Thông tin chi tiết sản phẩm:
Thanh toán:
|
Hình thành trạm: | 22 trạm | Tốc độ hình thành: | 12 ~ 15m / phút |
---|---|---|---|
Vật liệu lăn: | 45 # Thép. Quenched. 0.05mm cứng chrome tráng | Đường kính trục: | Dia 65mm |
Vôn: | 380V / 50Hz / 3ph | Điện chính: | 5,5 Kw |
Điểm nổi bật: | khung cửa thép cuộn máy,khung cửa thép sản xuất máy |
Máy cán định hình toàn khung cửa tự động GI và GL Chất liệu cắt thủy lực
1. mô tả của cán cửa màn trập máy hồ sơ

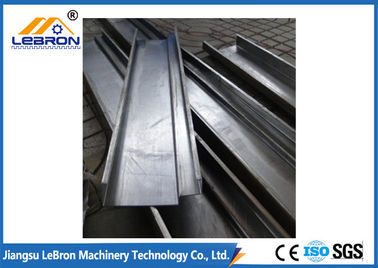

Rolling Shutter Door T Profile Máy luôn được yêu cầu để sản xuất các thanh ray dẫn hướng cho các cửa cuốn cuốn để nâng lên và hạ xuống từ các dải thép mạ kẽm dày 1,2-2,0mm.
Có nhiều loại rãnh cửa cuốn được sử dụng trên thị trường, cấu hình T là một loại. Vì vậy, chiều rộng của dải thép thay đổi cho phù hợp. Trong các rãnh cuốn hoặc thanh ray cuốn, luôn luôn các thanh cuộn cán thép mạ kẽm, các tấm cửa trập lăn được sơn trước và các thanh trượt PU lăn được hướng dẫn.
Do các vật liệu chịu tải nặng, một máy cán cửa cuốn Shutter thường uốn cong, có hai loại truyền dẫn có sẵn để khách hàng lựa chọn: Truyền tải chân đế và hộp số hộp số.

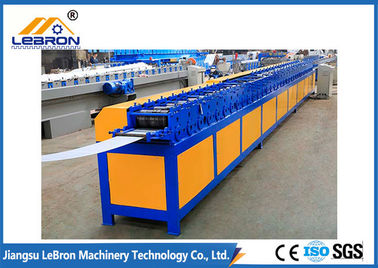

Một máy cán cửa cuốn Shutter để sản xuất các thanh dẫn hướng cửa cuốn thông thường bao gồm một decoiler, leveler, máy cán chính, hệ thống truyền động (chuỗi hoặc hộp số), công cụ cắt, bơm dầu thủy lực, tủ điều khiển PLC và bảng runout.
2. Thông số kỹ thuật của máy cán cửa cuốn Shutter
Vật liệu phù hợp | Loại cuộn dây | GI, GL cuộn dây |
Cuộn dày | 1,2 ~ 2,0mm | |
Chiều rộng cuộn dây | Theo thiết kế | |
Năng suất | 250 ~ 350Mpa | |
Decoiler | Loại decoiler | Thủy lực |
Cân nặng có khả năng | 6 tấn | |
Chính cuộn hình thành | Hình thành trạm | 22 trạm |
Chất liệu con lăn | 45 # Thép. Quenched. 0.05mm cứng chrome tráng | |
Vật liệu trục | 45 # Thép. Quenched. 0.05mm cứng chrome tráng | |
Đường kính trục | 65mm | |
Loại ổ | Chuỗi ổ đĩa | |
Tốc độ tạo hình | 12 ~ 15m / phút | |
Sức mạnh chính | 5,5 Kw | |
Thiết bị cắt | Thiết bị cắt | Cắt thủy lực |
Cắt chết | Cr12MoV | |
Cắt Dung Sai | +/- 1mm (10m) | |
Trạm thủy lực | 4 Kw, với áp lực 12Mpa | |
Hệ thống điện | Thương hiệu PLC | Panasonic |
Chuyển đổi | Yaskawa | |
Mã hoá | Omron | |
Giảm | Guomao | |
Màn hình cảm ứng | MCGS | |
Bộ phận điện | Schneider | |
Bảng Run-out | Kiểu | Không có điện với con lăn thụ động |
Chức năng | Hỗ trợ các hồ sơ sau khi cắt | |
Máy móc | Thứ nguyên | 3,5m * 0,5m * 0,8m (L * W * H) |
Cân nặng | 3,5 tấn |
3. Các thành phần chính và các tính năng của máy cán cửa cuốn Shutter

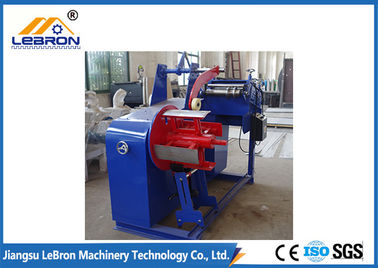

Decoilers: Các decoiler phạm vi là một trong những lớn nhất và mạnh mẽ nhất trên thế giới. Vì vậy, chúng tôi cung cấp các phạm vi từ các tùy chọn vận hành bằng máy móc, nhẹ nhàng đến một bộ trang trí hoàn toàn có động cơ với hệ thống tích hợp sạc nhanh có công suất lên đến 15 tấn.
Hàn tấm cuối: hệ thống này cho phép tấm kết thúc được hàn một cách nhanh chóng và tự động, giảm chất thải và thời gian chết.
Trung gian đục lỗ và hình thành trạm: Có thể kết hợp một số trạm trung gian cho đấm, hình thành hoặc đánh dấu. Các tùy chọn khác nhau có sẵn là vô tận. Bắt đầu với một đơn vị đục lỗ hoặc tạo hình duy nhất theo cách thông qua một máy ép CNC đa công cụ.
Tấm dọc: Hệ thống này loại bỏ sự cần thiết cho một hố hình thành cuộn truyền thống. Cho phép các tấm để tích lũy, sẵn sàng cho quá trình hình thành.
Điều khiển CNC: Màn hình hiển thị cảm ứng CNC thân thiện với người dùng của chúng tôi cho phép điều khiển toàn bộ đường dây tự động đồng bộ và cũng theo cách tự động.
Tính linh hoạt, đa dạng và tối ưu hóa sản xuất: Tùy thuộc vào nhu cầu của khách hàng, dây chuyền cán của chúng tôi có thể được trang bị một số hệ thống hoán đổi cho nhau, dễ dàng đáp ứng các yêu cầu cụ thể. Thay đổi băng cassette nhanh chóng cùng với công cụ có thể điều chỉnh để tạo ra một loạt các cấu hình riêng biệt với các kích thước khác nhau làm cho cả hai hiệu quả và linh hoạt.
Cut-to-lenght: Ngoài ra còn có một tùy chọn để trang bị cho các máy tạo hình cuộn của chúng tôi với các hệ thống cắt theo chiều dài cố định hoặc tốc độ cao.
Hệ thống tải trọng: Để tăng hiệu quả của việc hình thành cuộn, hệ thống tải trọng tự động có thể được kết hợp với các sản phẩm ngăn xếp trên pallet hoặc đổ đầy các ảnh tĩnh.
4. Dịch vụ của chúng tôi
Cài đặt và đào tạo:
Nếu người mua đến nhà máy của chúng tôi để kiểm tra, đào tạo để cài đặt và hoạt động được cung cấp mặt đối mặt.
Nếu không, hướng dẫn sử dụng và video được cung cấp để hiển thị cách cài đặt và vận hành.
Dịch vụ sau bán:
Chúng tôi cung cấp dịch vụ trực tuyến 12 giờ cho khách hàng của chúng tôi. Điện thoại: +86 15821208506
Người bán sẽ gỡ lỗi các máy móc tự do tại Trung Quốc, và chi phí giao thông ở Trung Quốc của người kỹ thuật sẽ được người bán thanh toán.
Khi kỹ thuật người đàn ông đi đến nơi của người mua để gỡ lỗi các máy, người mua phải trả
chi phí ăn ở và vé khứ hồi cho người bán. và thanh toán cho kỹ thuật viên USD60 mỗi ngày.
b. Nếu người mua gửi cho mọi người để nhận được đào tạo về hoạt động do người bán đưa ra, trong thời gian đào tạo, người bán phải thanh toán chi phí chỗ ở và giao thông cho người mua của người mua.
5. Hình ảnh
