Thông tin chi tiết sản phẩm:
Thanh toán:
|
Trọng lượng: | Khoảng 9000kgs | Kích thước: | Khoảng 10m * 1.4m * 1.8m (L * W * H) |
---|---|---|---|
Đường kính trục lăn: | 75mm | Tốc độ tạo cuộn: | 10-15m / phút |
Tốc độ sản xuất: | 4-6m / phút | Công suất động cơ chính: | 15KW |
Điểm nổi bật: | c & z xà gồ tạo thành máy,z xà gồ làm cho máy tính |

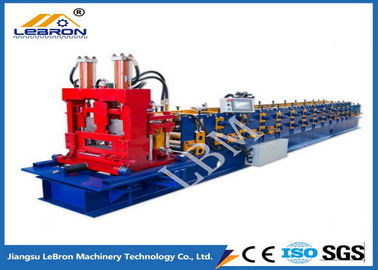

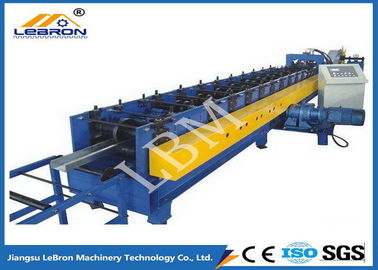

1. Mô tả máy cán xà gồ C:
C, Z, hình chữ U xà gồ. Sử dụng dải thép làm nguyên liệu thô, bởi các quy trình như San lấp mặt bằng, cán, đục lỗ, cắt chiều dài tiêu chuẩn, vv trở thành sản phẩm cuối cùng. Nó có thể được sử dụng cho cấu trúc ứng suất lớn của các công trình xây dựng công nghiệp lớn và trung bình và các công trình dân dụng. Bộ phận chịu tải mái và tấm tường hỗ trợ của các nhà máy, nhà kho, nhà máy, nhà chứa máy bay, phòng triển lãm, rạp chiếu phim, phòng tập thể dục, quầy hàng hoa công bằng, v.v.
Nhà máy LBM đang sản xuất các loại máy cán xà gồ hình chữ C chất lượng cao và xuất khẩu ra nước ngoài như Úc, Ấn Độ, Uzbekistan, Indonesia, Croatia, Thái Lan, v.v.
2. chi tiết kỹ thuật của c xà gồ cuộn tạo thành máy:
Thông số kỹ thuật máy | |
Cân nặng | Khoảng 9000kgs |
Kích thước | Khoảng 10m x 1.4mx 1.8m (dài x rộng x cao) |
Màu | Màu chính: màu xanh |
Màu sắc cảnh báo: vàng | |
Nguyên liệu thích hợp | |
Vật chất | Thép cuộn mạ kẽm |
Độ dày | 1,5-3,0 mm |
Chiều rộng cuộn | Theo sản phẩm kích thước |
Sức mạnh năng suất | 235Mpa |
Các thông số kỹ thuật chính | |
Số lượng trạm lăn hình thành | 14-16 |
Đường kính tạo thành trục lăn | 75mm |
Tốc độ tạo hình cuộn | 10-15m / phút |
Tốc độ sản xuất | 4-6m / phút |
Hình thành con lăn vật liệu | Gcr15 khuôn thép, với điều trị dập tắt |
Vật liệu cắt | CR12 khuôn thép, với điều trị dập tắt |
Hệ thống điều khiển | PLC và chuyển đổi |
Yêu cầu điện năng | Động cơ chính điện: 15kw |
Thủy lực đơn vị công suất động cơ: 5.5kw | |
Điện áp | Theo yêu cầu khách hàng |

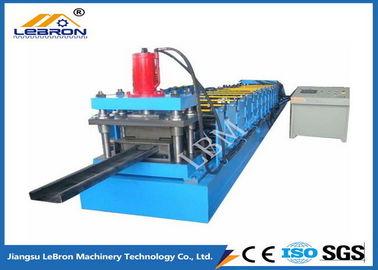

3. C máy cán xà gồ

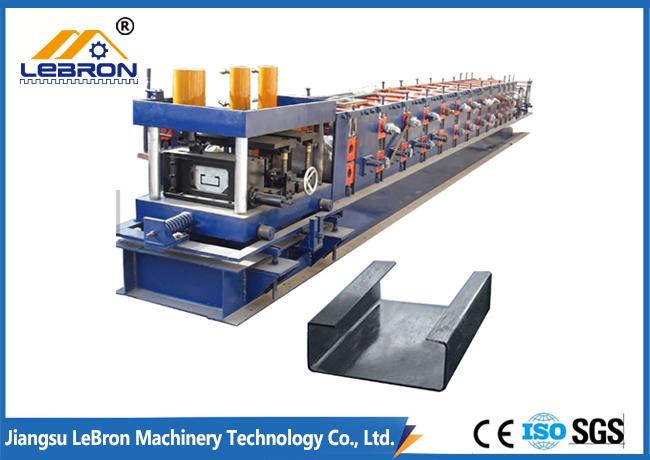

4. C máy cán xà gồ

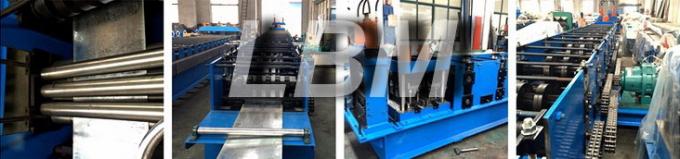

5. Thành phần chính của máy cán xà gồ C:
1. Decoiler
3T hướng dẫn sử dụng decoiler | |
Thứ nguyên | 1700mm * 1000mm * 800mm |
Chiều rộng cho ăn | 300mm |
Khả năng | 3 tấn |
Ràng buộc mở rộng và chiến đấu | 420mm — 510mm |
Chế độ mở rộng & chiến đấu | bên trong mở rộng & chiến đấu bằng tay |
Cách cho ăn | thủ công |
Số lượng | 1 |
2. Nuôi dưỡng
cho ăn | |
Hướng dẫn bảng lối vào | có thể điều chỉnh |
Chiều rộng lối vào | khoảng 80mm (theo thiết kế cuối cùng) |
Lối vào và hướng dẫn con lăn | đường kính là ¢ 56mm, vật liệu là sae1045, bề mặt với chrome |
Số lượng | 1 |
3. Hình thành
Tạo thành phần | |||
Độ dày thép hồ sơ | Tấm GI 0,4-0,7 mm | ||
Công suất động cơ chính | 4kw, động cơ AC, động cơ bên để tiết kiệm không gian (Thương hiệu: Guomao sản xuất tại Trung Quốc) | ||
Điện áp máy, tần số, pha | 380 V, 50 Hz, 3 Pha | ||
Trạm cuộn | khoảng 8 trạm +1 trạm sửa chữa (theo thiết kế cuối cùng) | ||
Vật liệu lăn | SAE1045, độ cứng và bề mặt mạ chrome | ||
Đường kính trục | ¢ Vật liệu 56mm: SAE1045 | ||
Tốc độ tạo cuộn máy | 0-15m / phút (không bao gồm đấm và thời gian cắt) | ||
Cấu trúc máy | thông qua bảng tường đó là mạnh mẽ hơn nhiều | ||
truyền tải | theo chuỗi, 1.0 inch |
Hệ thống cắt bưu chính | |
Cắt điện bằng thủy lực | 3KW |
Áp lực công việc | 12Mpa có thể điều chỉnh |
Cắt sau khi tạo hình | Cắt tấm sau khi cuộn tạo thành chiều dài yêu cầu |
Chất liệu của lưỡi | Cr12, 58-62 độ cứng HRC |
Đo chiều dài | Đo chiều dài bộ mã hóa tự động |
Nhãn hiệu | Omron |
Dung sai chiều dài | +/- 1,5mm cho mỗi sản phẩm cuối cùng |
5. Ra bảng
ngoài bàn | |
Kích thước | dài khoảng 2,0m * rộng 0,3m * 0.9mhigh |
Con lăn hỗ trợ | ASTM 1045 với chrome |
Đường kính của con lăn | 55mm |
Một ra bảng với hỗ trợ con lăn | |
Số lượng | 2 đơn vị |
6. Trạm thủy lực
Trạm thủy lực | |
Năng lượng thủy lực | 3kw |
Áp lực công việc | 12Mpa có thể điều chỉnh |
Van điện từ | 1 nhóm |
Dầu thủy lực | 46 # dầu thủy lực |
Số lượng | 1 |
7. Bàn điều khiển
Bàn kiểm soát | |
Ngôn ngữ hệ điều hành | Tiếng Anh và tiếng Trung |
Điện áp, tần số, pha | 380 V, 50 Hz, 3 Pha |
Bảng điều khiển | Nút chuyển đổi loại nút và màn hình cảm ứng |
Đơn vị chiều dài | milimét (bật bảng điều khiển) |
Thương hiệu PLC | Panasonic |
Tần số chuyển đổi thương hiệu | Yaskawa |
Màn hình cảm ứng | Đài Loan Weinview |
6. dịch vụ của chúng tôi
A. Gỡ lỗi nước ngoài
Nếu bạn cần, chúng tôi sẽ sắp xếp các kỹ sư chuyên nghiệp của chúng tôi để giúp bạn cài đặt và gỡ lỗi các máy tốt. Người mua phải trả $ 60 mỗi ngày
B. Thời hạn bảo lãnh
Bảo hành sẽ được bảo trì, duy trì trong thời gian bảo hành 18 tháng kể từ khi giao hàng. Vì chất lượng thiết bị trong thời gian bảo hành, chúng tôi sẽ cung cấp các bộ phận miễn phí, trong điều kiện hoạt động chính xác. (Thiên tai hoặc yếu tố không thể ép buộc bởi con người được loại trừ).
C. Đào tạo
Trong quá trình lắp đặt và điều chỉnh thiết bị, các kỹ sư của chúng tôi sẽ cung cấp khóa đào tạo cho
nhân viên của người mua yêu cầu vận hành và bảo trì thiết bị. Bao gồm xây dựng móng, công trình điện, dầu thủy lực, vận hành an toàn và các vật phẩm an toàn phi tiêu chuẩn, vật liệu thử nghiệm và vv
D. Dịch vụ trọn đời
Dịch vụ thời gian cuộc sống cho mọi khách hàng.

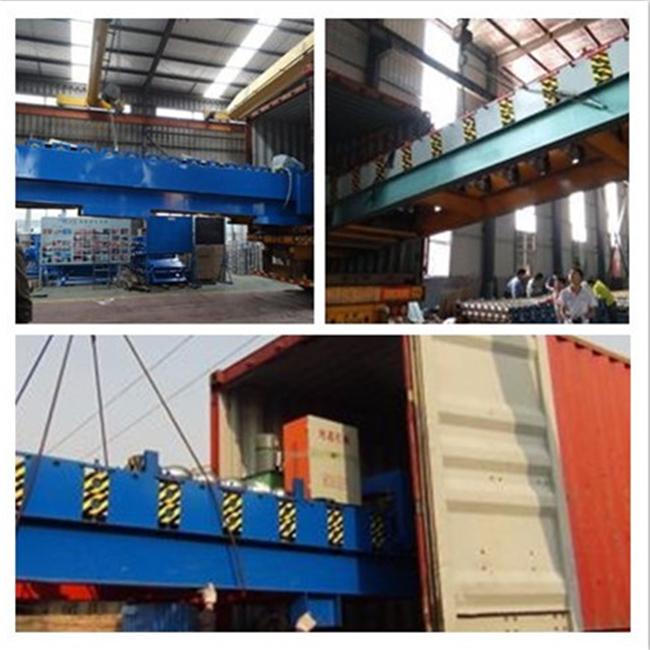

7. giao hàng
8. Liên hệ với chúng tôi
Giang Tô LeBron Máy móc Công nghệ Công ty TNHH
Địa chỉ nhà máy:
Số 551, Đường Zhenze West, Phố Huazhuang, Quận Bìnhu, Thành phố Vô Tích, Tỉnh Giang Tô, Trung Quốc
Điện thoại: + 86-510-8202 1910
Địa chỉ công ty:
1604 #, Yangming Sicence & Trung tâm Công nghiệp Công nghệ, No.855 Nanhu Avenue, Wuxi city, Jiangsu, China
Mã vùng: 214000
Điện thoại: + 86-510-8388 8805
Fax: + 86-510-8262 0085
Người liên hệ:
Alfred (Quản lý)
Ô / Whatsapp / Skype: + 86-15821208506
Email: alfred@lebron-machinery.com
Trang web: w ww.lebron-machinery.com
Người liên hệ: Alfred
Tel: +8618115330187
